一、引言

在智能制造、汽车总装、CNC 刀具管理、3C 精密装配等场景中，RFID 已经不再是“门禁卡技术”，而是工业数据链路的“第一触点”。其中，高频 RFID（HF，13.56MHz） 因为对金属环境相对友好、协议成熟、近距离识别稳定，成为工业识别里的主力频段之一。

但很多工程师在选型时会踩一个坑：

把 HF RFID 天线当成 UHF 天线来选——看增益、看极化、看辐射方向图，结果现场一装，贴金属不读、进机床失效、产线漏读。

本文从原理出发，系统讲清楚：

1. HF RFID 天线到底靠什么工作

2. 常见 HF RFID 天线有哪几类

3. 不同天线之间本质差异是什么

4. 华茂（WELLAUTO）在 HF RFID 上的工程化优势

---

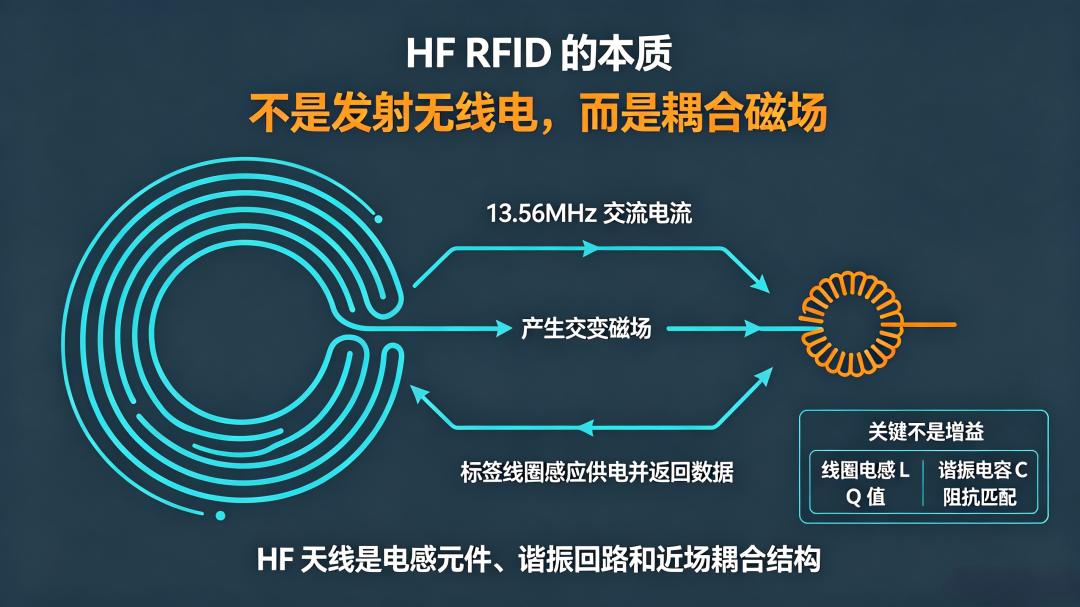

二、HF RFID 的本质：不是“发无线电”，而是“耦合磁场”

UHF RFID 工作在 800/900MHz 附近，能量以电磁波辐射为主；

HF RFID 工作在 13.56MHz，能量主要在近场感应区完成传递。

读写器天线本质上是一个多匝环形线圈（Loop Coil），标签里也是一个小线圈。两者构成“空气芯变压器”：

· 读写器给线圈通 13.56MHz 交流电流 → 产生交变磁场

· 标签进入磁场→ 标签线圈感应出电动势 → 给芯片供电

· 标签通过负载调制改变磁场→ 读写器解码数据

因此，HF 天线的关键参数不是“dBi 增益”，而是：

· 线圈电感 L

· 谐振电容 C（LC 谐振在 13.56MHz）

· Q 值（能量强度 vs 带宽）

· 线圈面积、匝数、线宽

· 与金属 / 液体 / 外壳的距离

· 阻抗匹配（读写器输出↔ 天线↔ 环境）

一句话：HF 天线是“电感元件 + 谐振回路 + 近场耦合结构”，不是传统意义上的辐射天线。

---

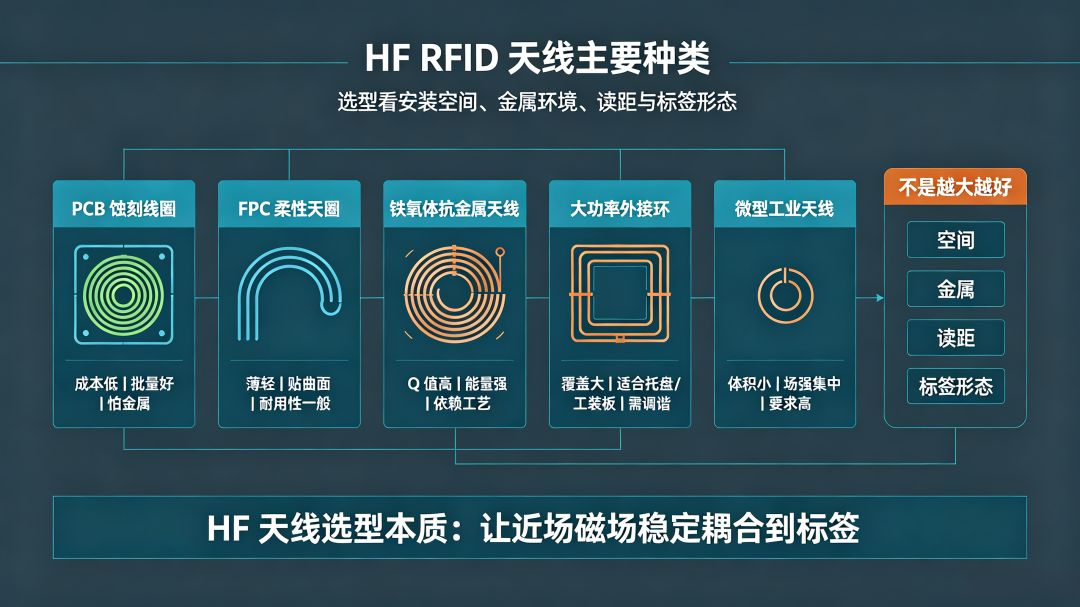

三、高频 RFID 天线的主要种类

1. PCB 蚀刻线圈天线

在 FR-4、铝基板或环氧板上用铜箔蚀刻出螺旋环线，是读卡器、工业读写头、支付终端最常见的形式。

优点

· 批量一致性好

· 成本低

· 可与读写器电路集成

· 适合门禁、工位读头、工业 RFID 头

缺点

· 怕金属靠太近，电感和谐振点容易漂

· 不可弯折

· 大电流/高功率场景受铜厚和散热限制

典型读距

· 板载小线圈：几厘米

· 60×60mm 读头：10–16cm

· 外接大线圈：可达几十厘米

---

2. FPC / PET 柔性蚀刻天线

在 PET、PI 等薄膜上做铜箔或铝箔螺旋线，常见于卡类、腕带、手机 NFC、医用标签。

优点

· 薄、轻、可贴曲面

· 适合消费电子、票据、资产卡

· 异形外壳适配性好

缺点

· 机械强度一般

· 长期弯折会改变谐振

· 工业油污、高温、高压冲洗环境下寿命短

---

3. 绕线铜线圈天线

用漆包铜线绕成环形线圈，再用骨架、胶封或注塑固定。

优点

· Q 值可以做高，近场能量强

· 外形自由，适合非标读头和定制标签

· 工业刀柄、模具、非标设备常用

缺点

· 自动化成本高于 PCB

· 绕线松紧直接影响电感

· 批量一致性依赖工艺

---

4. 铁氧体抗金属天线

在线圈和金属之间加入铁氧体片，或用铁氧体磁芯聚磁，再重新设计 LC 谐振。

为什么必须这样？

金属表面会产生涡流，涡流产生反向磁场，结果就是：

· 线圈电感变化

· 谐振频率偏移

· 能量被吃掉

· 贴金属后“完全不读”

铁氧体的作用是给磁力线提供低磁阻通路，把磁场“压”到标签一侧，同时隔离金属涡流。

优点

· 可贴不锈钢、铝合金、机床、刀柄、模具

· 工业现场最实用的一类 HF 天线

· 读距和稳定性远好于普通线圈

缺点

· 成本更高

· 厚度增加

· 铁氧体配比、线圈拓扑、封装必须联合仿真

---

5. 大功率外接环形天线

通过 SMA / M12 接口连接外部大尺寸方形或圆形线圈，由 1–4W 工业读写器驱动。

优点

· 覆盖面积大

· 适合流水线、托盘、工装板、多标签

· 标签角度和位置容差大

关键点

· 必须做 13.56MHz 调谐

· 背面有金属时要留间隙或加磁片

· 多天线并列要防互耦、防串读

---

6. 微型工业天线（Φ12 / Φ18 等）

极小环形线圈 + 高磁导/高介电材料辅助 + 精细匹配，用于刀柄、电极、3C 零件。

优点

· 体积小、场强集中

· 可嵌入机械结构

· 适合空间极小的载码体

难点

· 电感受封装影响大

· 对调谐和材料要求极高

· 不是“缩小版大天线”那么简单

---

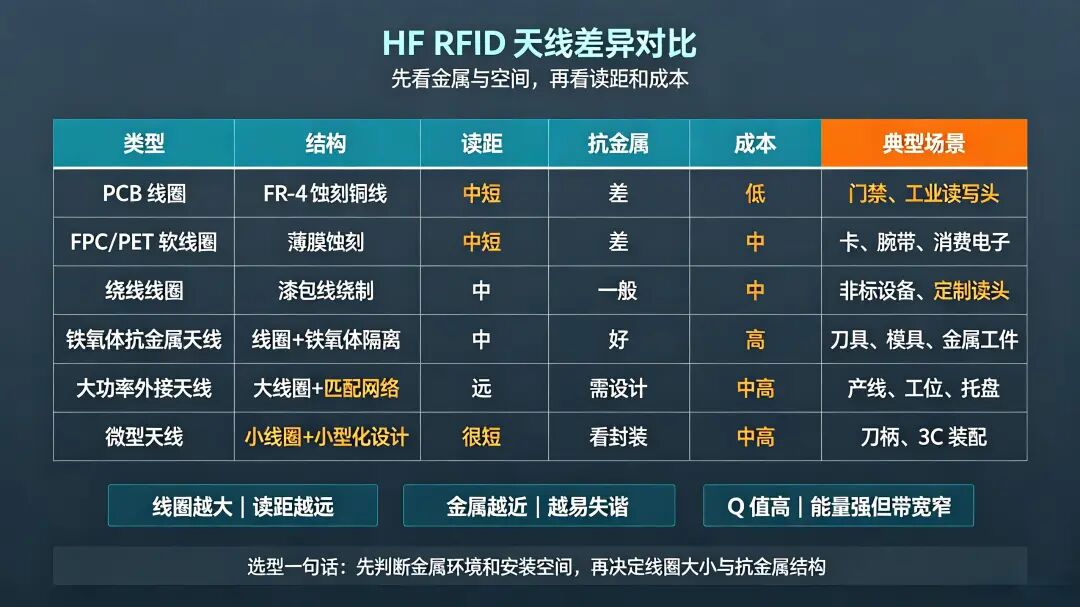

四、各类 HF RFID 天线差异对比

核心规律：

线圈越大→ 磁场覆盖越大 → 读距越远

金属越近→ 失谐越严重 → 必须隔离/抗金属

Q 值越高 → 能量强但带宽窄

Q 值越低 → 稳定但读距短

---

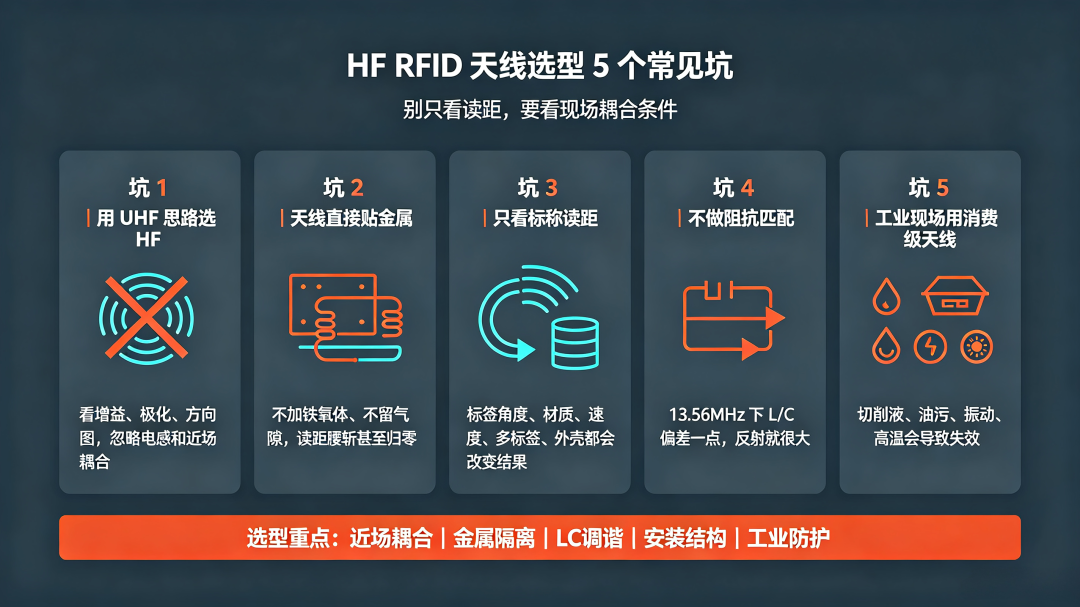

五、HF RFID 天线选型的 5 个常见坑

1. 用 UHF 思路选 HF：看增益、极化、方向图，结果忽略电感和近场耦合。

2. 天线直接贴金属：不加铁氧体、不预留气隙，读距腰斩甚至归零。

3. 只看标称读距：标签角度、材质、速度、多标签、外壳全都会改变结果。

4. 不做阻抗匹配：13.56MHz 下 L/C 差一点，反射就很大。

5. 工业现场用消费级天线：切削液、油污、振动、高温一来就废。

---

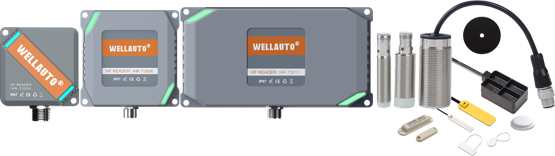

六、华茂（WELLAUTO）的 HF RFID 优势

华茂(WELLAUTO)不是只卖“一个读卡模块”，而是提供工业级 HF RFID 系统：

读写器 + 外接天线 + 抗金属标签 + 工业总线 + 工况验证。

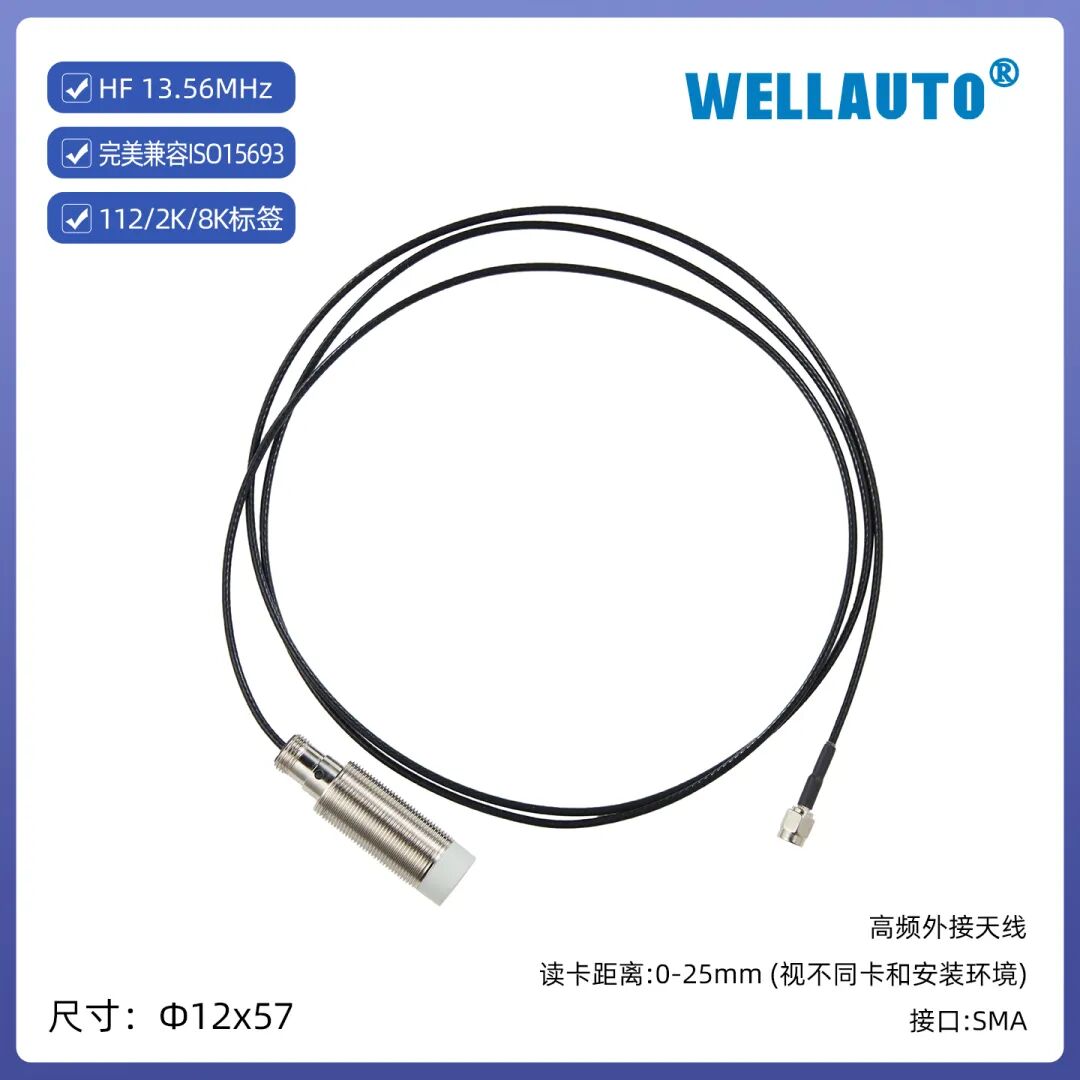

1. 天线尺寸覆盖全：从 Φ12mm 到大型工业天线

华茂提供：

· Φ12 / Φ18mm 超小天线：适合 3C 装配、CNC 刀柄、电极管理

· 大尺寸外接天线：适合流水线、快移物体、角度多变、多标签读取，减少漏读

很多厂家只有板载小线圈；华茂能把“微型识别”和“产线级覆盖”都做进同一产品体系。

---

2. 抗金属不是“垫泡棉”，而是电磁场重构

华茂AU3 IHT-TM 系列 HF 抗金属标签：

· 通过磁场仿真优化铁氧体配比和线圈拓扑

· 贴不锈钢 / 铝合金仍能稳定工作

· HF 抗金属读距最远可达 220mm

· 部分标签 IP67 / IP68

· 高温型号可承受220℃ 短时冲击

这不是简单把标签抬高，而是从涡流抑制 + 谐振重构层面做工程化。

---

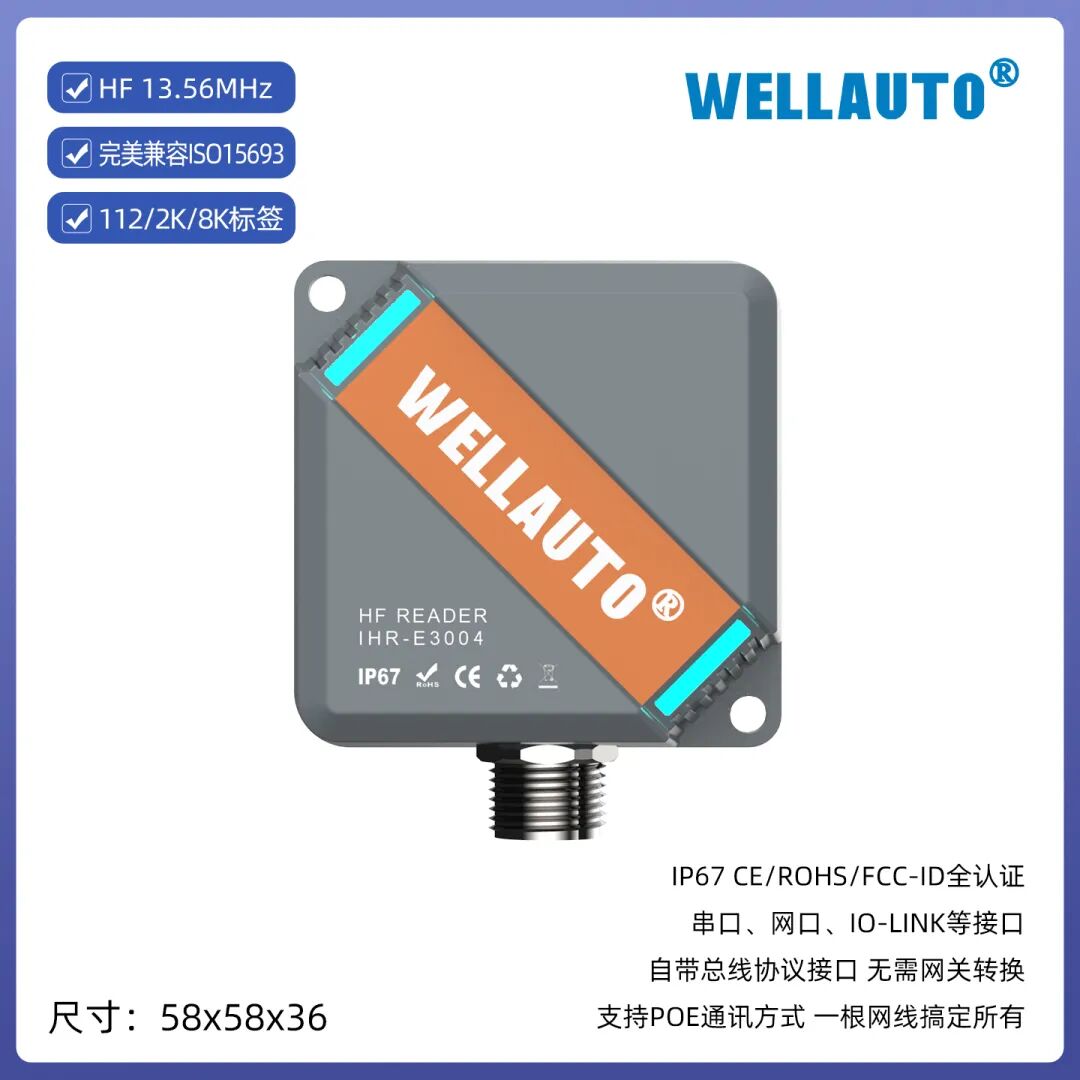

3. 原生工业总线，不像“串口设备”

华茂 HF 读写器支持：

· ProfiNet

· EtherCAT

· EtherNet/IP

· Modbus TCP

· IO-Link

并且可以把 RFID 数据映射到 PLC 映像区，像读 I/O 一样读标签。

对汽车、3C、CNC、智能仓储来说，这比“上位机轮询串口”可靠得多。

---

4. 速度和稳定性按产线节拍设计

· 有效数据率可达1500 Bytes/s

· 单次读取 20–50ms

· 单次写入 50–150ms

· 自适应调谐：靠近金属、温度变化、工件材质切换时动态校正

典型收益：

· CNC 刀具换装识别从 500ms 级降到 30ms 级

· 漏读率降到 0.01% 以下

· 动力电池模组装配可实现高速多标签稳定群读

---

5. 工业封装和本地化服务

华茂标签常用：

· PPS + 环氧树脂

· 黄铜镀镍一体化封装

能力覆盖：

· -40～100℃ 常态工作

· 部分型号 220℃ 短时高温

· 切削液、油污、高压冲洗环境

· M5 / M6 / M10 螺纹、嵌入式、圆币型、微型载码体

作为国家级专精特新“小巨人”企业，华茂在华南、华东、桂林均有研发/制造/服务体系，相比国外高端 RFID 方案，能在同等耐候性和读取性能下提供更优性价比与更快定制响应
