做RFID项目时，很多人只盯“容量多大、距离多远”，却忽略了一个隐性但致命的参数——块大小（Block Size）。

在 13.56MHz 高频段，你会看到标签有的按 4 字节/块、有的8 字节/块，MIFARE Classic 则是 16 字节/块。这不是厂家随便定的，它直接决定你的读写速度、数据布局、产线节拍甚至售后返工率。

---

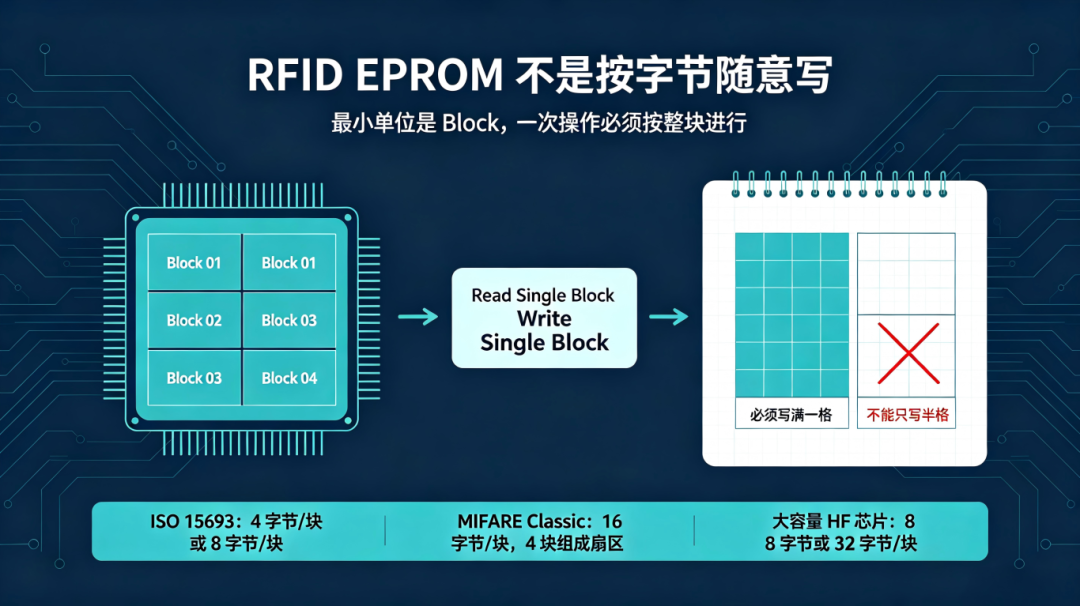

一、块大小到底是什么：高频标签的“最小写字格”

高频 RFID（ISO/IEC 15693、ISO 14443A 等）的 EEPROM 不是按“字节”随意写的，而是被切成一个个 Block（块）：

· 读写器下发命令：Read Single Block / Write Single Block

· 一次操作必须按整块进行

· 块内字节数 = 块大小（常见 4 / 8 / 16 / 32 字节）

类比：块就像笔记本上的“格子”，你下笔必须写满一格，不能只涂半格。

· ISO 15693 典型芯片（ICODE SLI、TI HF-I、LRI2K）：4 字节/块 或8 字节/块

· MIFARE Classic 1K/4K（14443A）：16 字节/块，再 4 块组成扇区

· 部分富士通/ST 大容量 HF 芯片：支持 8 字节或 32 字节/块

---

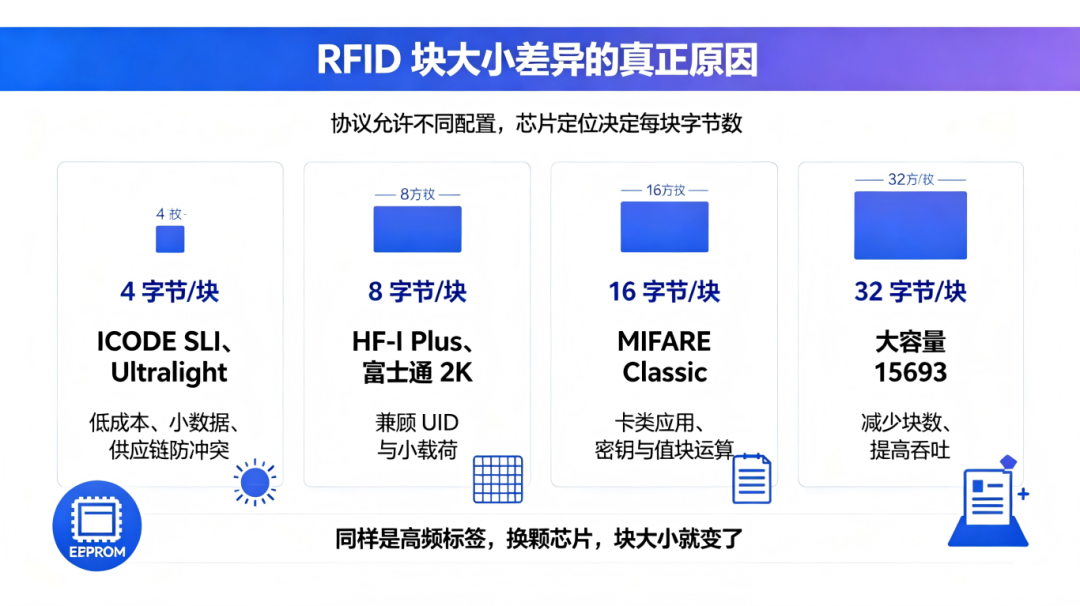

二、为什么有的是 4 字节，有的是 8 字节？

不是“谁先进”，而是协议允许 + 芯片定位不同：

块大小	典型代表	设计初衷
4 字节	ICODE SLI、Ultralight	低成本、小数据、供应链防冲突
8 字节	部分 HF-I Plus、富士通 2K	兼顾 UID+小载荷，减少块数
16 字节	MIFARE Classic	卡类应用，带密钥/值块运算
32 字节	大容量 15693	少块数管大空间，提吞吐

ISO 15693 标准本身不强制块大小，只规定“块长可配、最多 256 块”。

所以同样是高频标签，换颗芯片，块大小就变了。

---

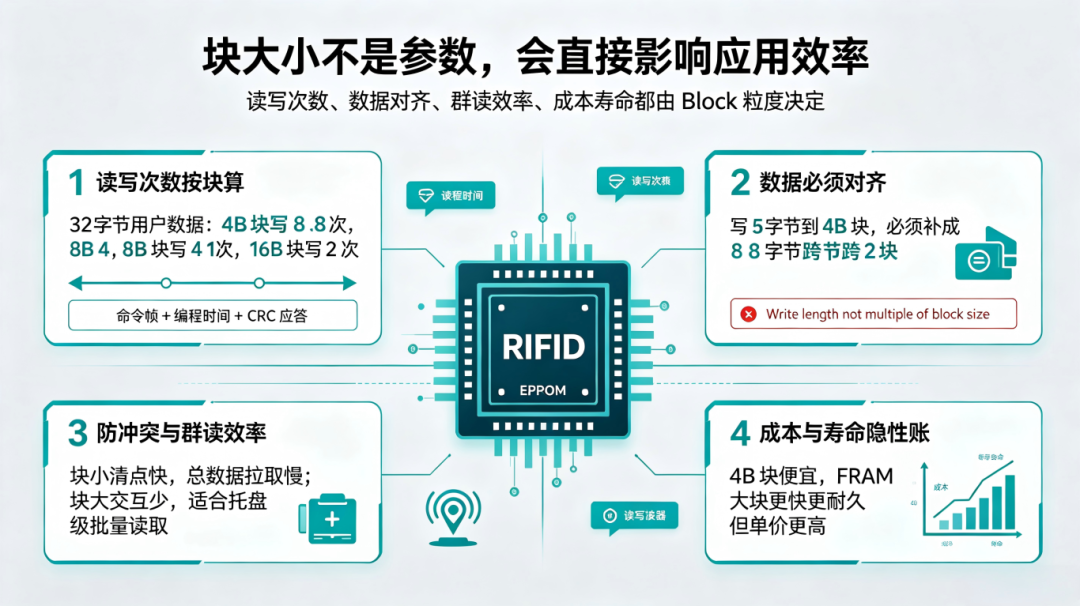

三、块大小对应用的 4 个真实影响（原理级）

1️读写次数≠ 数据量 ÷ 字节，而是 ÷ 块

假设你要写 32 字节用户数据：

· 4 字节/块 → 写 8 次

· 8 字节/块 → 写 4 次

· 16 字节/块 → 写 2 次

每次写块都有：命令帧 + 标签 EEPROM 编程时间（几 ms~十几 ms）+ CRC 应答。

块越小，同数据量往返次数越多，产线节拍越容易被拖垮。

2️数据对齐：踩错块边界 = 读写失败

工业 PLC 里常见报错：“Write length not multiple of block size”。

因为：

· 写 5 字节到 4 字节/块标签 → 必须补成 8 字节（2 块）

· 读卡器按“块地址”寻址，跨块不对齐直接拒绝

很多“偶发读不到”，其实是上位机按 16 字节思维去读 4 字节块标签。

3️防冲突与群读效率

ISO 15693 支持多标签同场。

块小→ 单标签清点快，但总数据拉取慢；

块大→ 单标签交互少，适合“托盘级”一次吐出几十字节。

4️成本与寿命的隐性账

· 4 字节块：控制逻辑简单、晶圆面积小 → 标签便宜

· 大块 + FRAM：写入快、擦写寿命高（10^12 vs EEPROM 10^5），但单价高

选错块大小，要么多花冤枉钱，要么产线提速上不去。

---

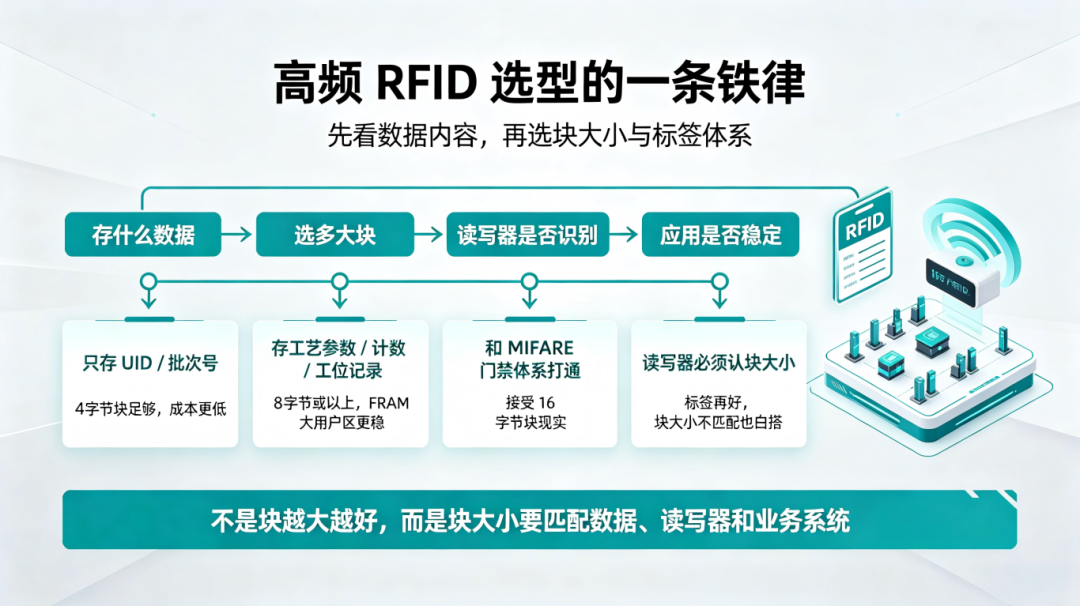

四、高频选型的一条铁律

数据只存 UID/批次号 → 4 字节块足够，省成本

要存工艺参数/计数/工位记录 → 选 8 字节或以上，或干脆上 FRAM 大用户区

和 MIFARE 门禁体系打通 → 接受 16 字节块现实

读写器必须“认”这个块大小，否则再好的标签也白搭

---

五、为什么工业现场更该看「华茂（WELLAUTO）」高频标签

讲完原理，落到落地——普通白卡能跑 Demo，但机床、CNC、涂装线、刹车灯组装这种环境，块大小只是入门题，活下来才是关键。

华茂WELLAUTO AU3 系列高频 RFID 标签的几个硬特点：

·13.56MHz 全协议兼容：ISO 15693 / 14443A / NFC 通吃，块结构按芯片原身暴露，不偷偷封装，PLC 侧好对齐

·抗金属是真功夫：AU3 IHT-TM 系列用铁氧体隔磁+线圈拓扑优化，贴不锈钢/铝件上稳定读距最远 220mm，不靠“垫泡棉”作弊

·块大小灵活匹配芯片：从 1024 bit EEPROM 到 8K Byte FRAM 任选，4/8/16 字节块思维都能接，老产线迁移不炸

·工业级封装：PPS+环氧 / 黄铜镀镍，IP67–IP68，-40~100℃ 常态工作，部分型号扛 220℃ 短时烘烤（涂装线直接贴件）

·小体积嵌入：Φ12 / Φ16 / M12 螺纹款，塞进刀柄、模具定位孔、刹车灯半总成里，不影响机械结构

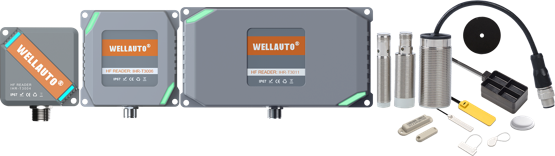

·总线级打通：配 AU3 IHR 读写头，原生 ProfiNet / EtherCAT / IO-Link，RFID 数据直接映像到 PLC I/O 区，不写中间件

·追溯场景验证过：汽车 SCR 部件、刹车灯组装线、CNC 刀具管理已批量跑，不是纸面参数

---

六、一句话收尾

块大小是高频 RFID 的“写字格”，4 字节省成本、8 字节求平衡、16 字节偏卡应用；格子的选择决定了你产线每秒多跑几个件。

而当环境变成金属、油污、高温、振动——格子画得再漂亮，标签活不下来也没用。

这也是为什么越来越多智能制造项目，把高频标签从“淘宝白卡”换成 华茂WELLAUTO AU3 IHT 系列：块结构透明、工业封装能打、总线集成省心。

如果你正在做刀具管理 / 工装追溯 / 汽车部件装配线，我可以按你的读写器型号 + 数据字段长度，帮你算一套“块对齐 + 标签型号 + 读写节拍”的落地表。
