破解高频RFID的“磁场密码”：天线与标签的尺寸博弈及感应距离真相

解决方案 2026年6月18日

在工业自动化的精密世界里，RFID技术常被比作机器的“触觉”。但在实际选型中，工程师们往往会陷入一个经典误区：为了增加感应距离，是不是只要把读写器天线和标签做得越大越好？

答案是否定的。在13.56MHz 工业高频RFID 领域，感应距离（Coupling Distance）并非简单的线性叠加，而是由电感耦合（Inductive Coupling）的物理本质决定的复杂平衡。今天，我们就从底层原理出发，拆解天线与标签尺寸的“相爱相杀”，并看看华茂纵横（WELLAUTO）是如何在这一磁场游戏中做到游刃有余的。

一、原理深挖：互感系数（k）决定命运

高频RFID不使用电磁波辐射，而是利用法拉第电磁感应定律。我们可以把读写器天线（Reader Coil）和标签天线（Tag Coil）看作两个相互靠近的电感线圈。

决定两者能否“隔空对话”的关键参数，叫做互感系数（Mutual Inductance, M）。公式可以简化为：

M = k × √(L₁ × L₂)

其中：

·L₁、L₂ 分别是读写器线圈和标签线圈的自感值。

·k（耦合系数） 才是核心，它取决于线圈的几何形状、相对位置和尺寸比例。

1. 天线（读写器线圈）的“势力范围”

读写器天线越大，其产生的交变磁场（Magnetic Flux）覆盖范围确实越广。但这并非没有代价：

·Q值下降：线圈匝数增多或面积增大，会导致分布电容增加，品质因数（Q值）下降，这意味着磁场的能量密度反而可能降低。

·边缘效应：过大的天线边缘磁场发散，容易造成误读（Ghost Read）。

因此，工业级读写器天线设计的核心不是“做大”，而是“做准”——在特定体积限制下，通过优化磁路设计，提升磁场强度的均匀性。

2. 标签（载码体线圈）的“胃口大小”

标签线圈越大，能捕捉到的磁通量（Φ）越多，获得的感应电流就越大，理论上读距就越远。但这里存在边际效应：

·物理限制：在CNC刀具柄、微型轴承等场景，根本没有空间容纳大尺寸标签。

·阻抗匹配：标签芯片有其最佳输入阻抗。如果线圈太大导致感抗过高，反而需要复杂的匹配网络，增加成本且降低灵敏度。

结论： 并不是天线大了、标签大了，距离就一定线性增加。最优解在于天线与标签线圈面积的黄金配比，以及高品质因数的谐振调谐。

二、实战应用：空间受限下的技术突围

理解了原理，我们在工业现场就能做出更明智的选择：

·场景A：精密刀具管理

空间极度受限（刀柄直径仅Φ6-Φ20mm）。此时必须使用微型标签。为了弥补标签变小导致的能量损失，读写器天线必须采用高Q值设计，集中磁场能量，确保在极小气隙下依然能激活标签。

·场景B：托盘/料车流转

允许较大的安装空间。此时可以使用大尺寸抗金属标签配合平板天线。天线面积大，磁场覆盖面广，可以容忍托盘在输送线上的轻微晃动，保证读取的稳定性。

三、华茂纵横方案：用工艺弥补尺寸，用算法征服环境

面对“小天线 vs 小标签”的极限挑战，华茂纵横（WELLAUTO）的 AU3 IHR系列高频读写器 展现了深厚的技术积淀。

我们没有盲目追求物理尺寸的大，而是通过电路设计与算法优化，在有限的体积内重构磁场效率：

1. 高灵敏度射频前端

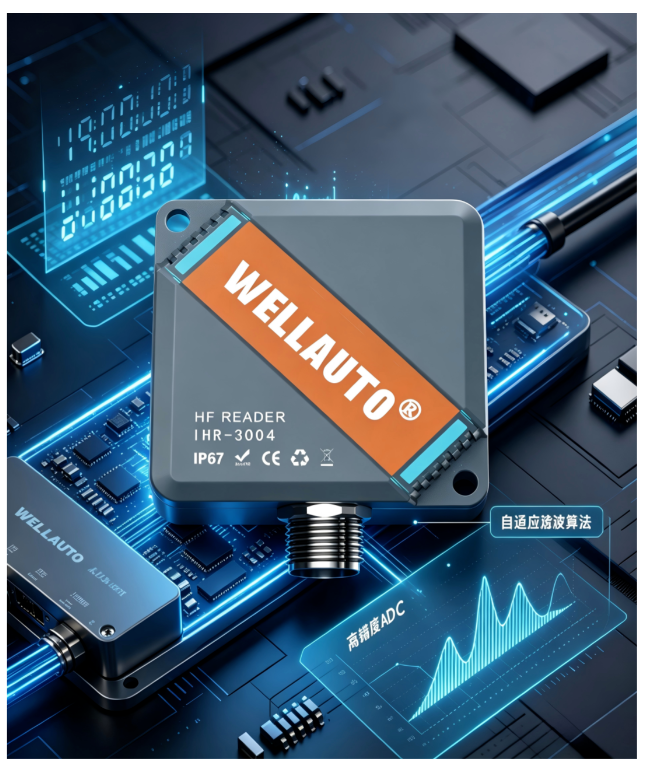

华茂纵横读写器内置高精度ADC与自适应滤波算法，即使在标签极小（如Φ8mm）、返回信号极微弱的情况下，依然能从环境噪声中准确解调数据，解决了“小标签难读”的行业痛点。

2. 全系工业级防护，无视安装环境

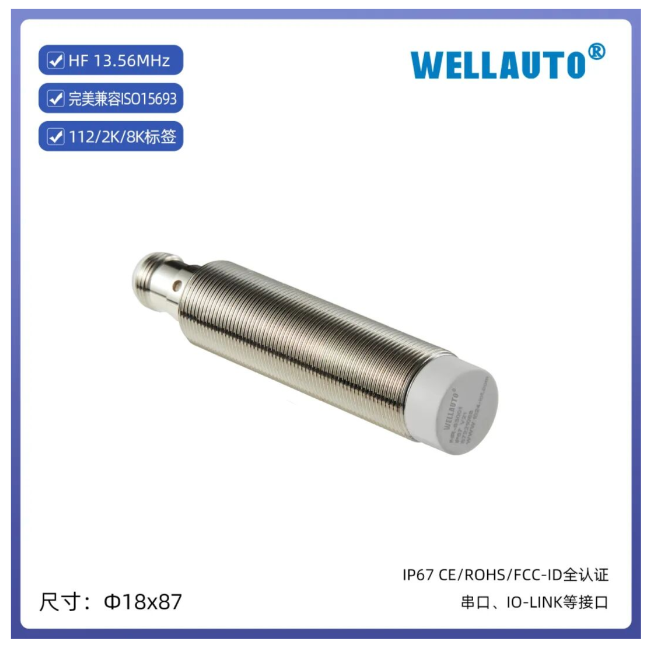

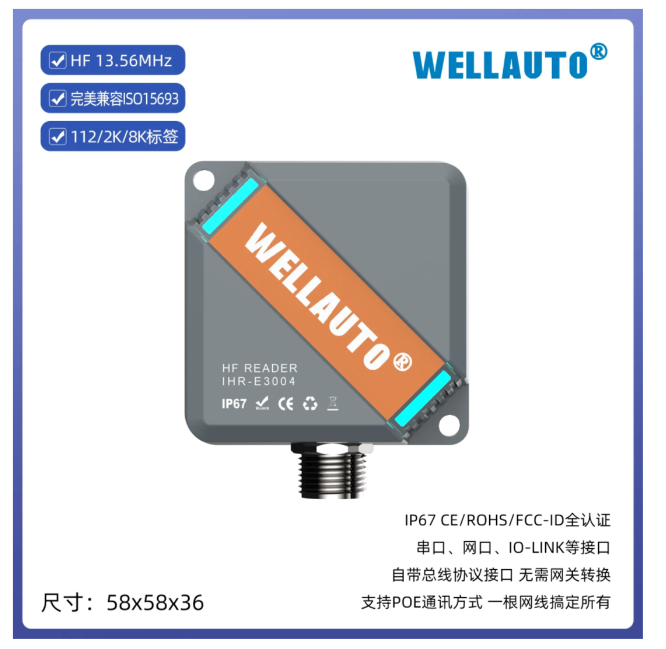

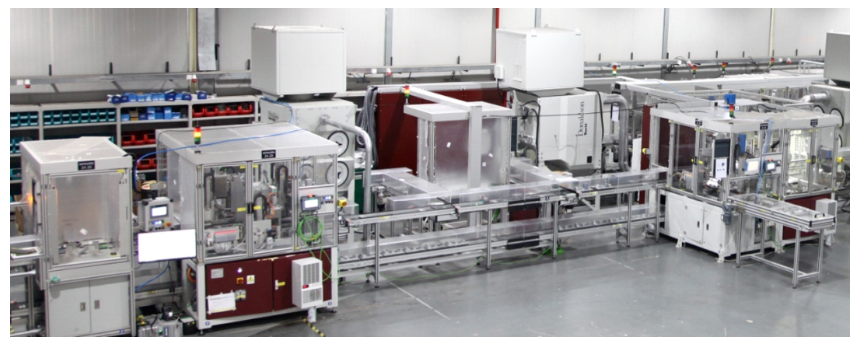

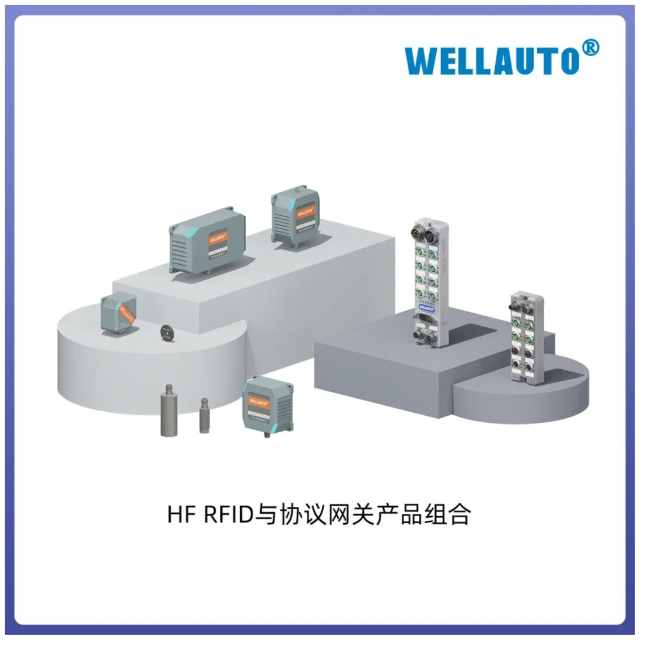

无论是Φ18/Φ30mm 的圆柱一体式读写器（AU3 IHR-3001/3002），还是支持外接天线的分体式读写器（AU3 IHR-3004/3006），全系均采用IP67/IP68防护等级。这意味着在充满切削液、油污的金属加工中心，我们的读写器依然能稳定输出 1500 Bytes/s 的高速数据流。
