汽车主机厂焊装、涂装及总装车间面临多车型混线、滑橇高速连续运行、焊渣油污飞溅等严苛工况，传统条码易污损失效，专用总线RFID又存在网关多、节点占用大、调试繁琐等痛点。华茂纵横 IO-Link Master + IO-Link HF RFID 读写系统，让车身识别、工艺防错与质量数据追溯像接传感器一样简单可靠。

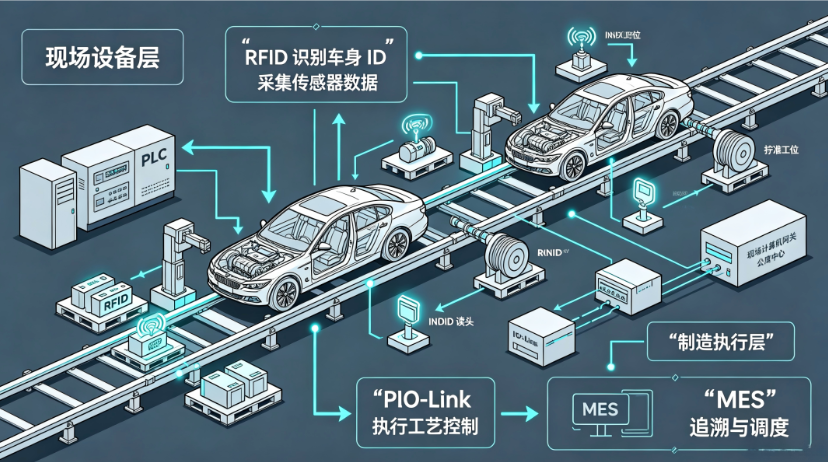

一、IO-Link RFID 组态网络原理（汽车产线视角）

华茂纵横 IO-Link RFID 系统遵循 IEC 61131-9 标准，在汽车产线采用典型三层架构：

·IO-Link Master（主站）

型号AUPN-8A0B / AUEI-8A0B / AUEC-8A0B（分别适配 Profinet / EtherNet/IP / EtherCAT），上联车间 PLC/PAC，下挂 IO-Link 端口。单台支持 8 路 IO-Link 端口，覆盖长达 300m 的汽车装配线或车身输送线。

·IO-Link HF RFID 读写头（从站设备）

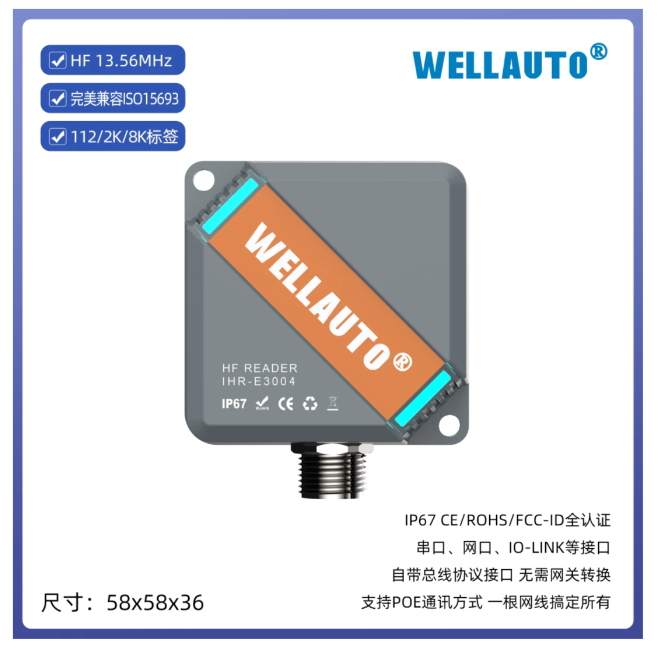

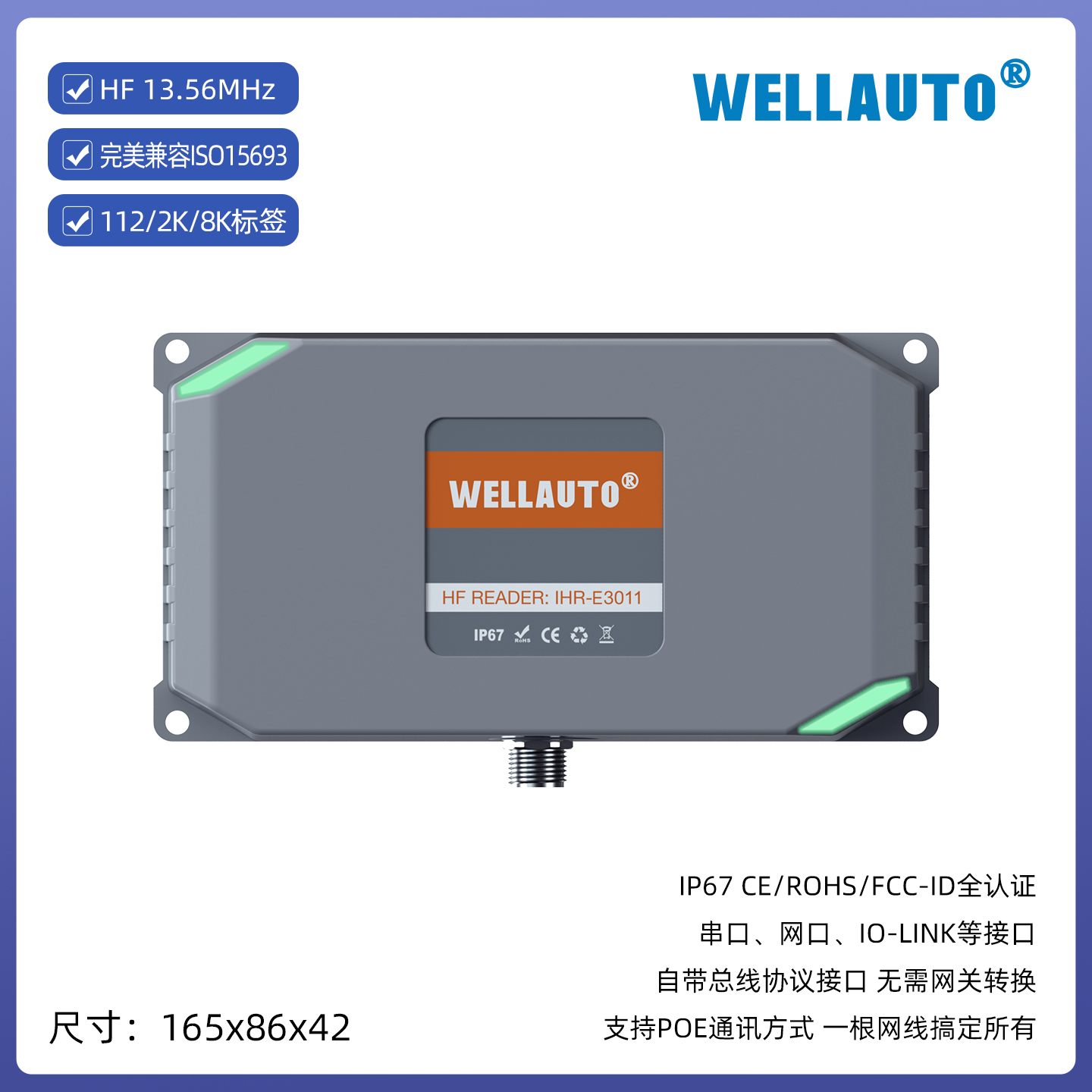

型号AU3 IHR-3001-IOL / AU3 IHR-3002-IOL /AU3 IHR-3004-IOL/ AU3 IHR-3006-IOL / AU3 IHR-3011-IOL

13.56MHz，支持 ISO 15693 ，通过标准 M12 A-Code 电缆直连 IO-Link Master 端口，可安装于滑橇识别门架、总装工位、检测线旁。

·载码体（Tag）

HF 抗金属标签（如 AU3 IHT-TM 系列），可直接嵌入滑橇、工装板或关键分总成，耐受高温、油污及强振动。

组态流程：PLC 工程软件中导入 RFID 读写头的 IODD 文件→ IO-Link Master 端口设为 IO-Link 模式→自动识别设备，映射车身 VIN/UID 及用户数据区。无 Modbus 地址配置、无专用网关编程，拖入 IODD → 一键组态 → 即刻通讯,也可在PLC组态平台直接操作设置。

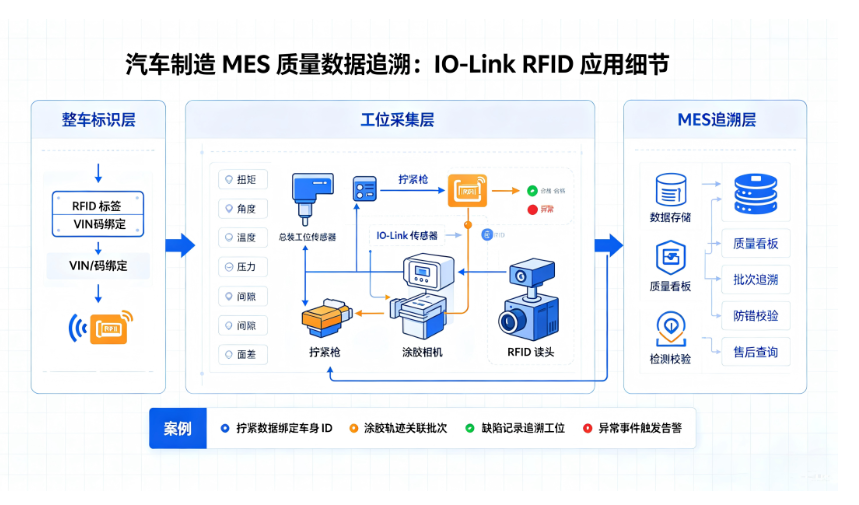

二、⭐ 汽车制造 MES 质量数据追溯中的 IO-Link RFID 详细应用

在主机厂 MES（制造执行系统）质量追溯体系中，IO-Link RFID 承担“随车动态数据库 + 工位质量绑定 + 闭环追溯”三大核心职能：

① 滑橇/车身唯一身份绑定（VIN ↔ Tag ID）

· 白车身进入焊装线时，将车身VIN 码/订单号/车型配置代码 写入滑橇上抗金属 HF 标签（AU3 IHT-TM），建立”一车一码”对应关系。

· 各车间（焊装→涂装→总装）通过 AU-RFID-HF 系列读写头 读取滑橇标签，自动向 MES 上报车辆身份，无需人工扫码，不受焊渣油污影响。

② 关键质量数据实时采集与标签/MES 双写

在总装及检测线关键工位部署AU3 IHR-30xx系列读写头，当滑橇到位触发读取后：

工位	采集的质量数据	存储/上传方式
发动机/变速箱合车	拧紧轴扭矩值、角度、OK/NG 结果、操作员工号、时间戳	过程数据经 AU-M602 主站→PLC→MES；重要参数可追加写入标签用户区
四轮定位/灯光检测	前束角、外倾角、灯光强度、检测结果	PLC 打包上传 MES 质量数据库，关联 VIN
淋雨/电检工位	密封性判定、电气功能测试结果	MES 绑定 VIN + 工位时间，NG 车辆自动锁定不放行
座椅/门板/安全气囊安装	零件批次号、供应商代码、安装确认信号	零件箱 RFID 核对→匹配 VIN→写入 MES BOM 追溯链

·IO-Link 优势：过程数据（Process Data）循环映射 VIN + 质量状态码，ISDU 参数区可远程配置触发模式、滤波时间；通道级诊断确保漏读/通信异常即时报警，防止质量数据断链。

③ 正向追踪与反向召回（闭环追溯）

·正向追踪：通过 MES 按 VIN 查询→滑橇标签 ID→各工位读写记录→调出全工序拧紧参数/检测结果/零部件批次，还原完整装配履历。

·反向召回：某批次螺栓或安全气囊出现异常→MES 检索使用该批次的所有 Tag ID/VIN→定位受影响车辆当前所在滑橇位置或已下线车辆→精准锁定召回范围，避免全系扩大召回。

· 标签用户区可保留最近 1~数道工序的关键摘要（视标签容量 112Bytes~8KB），即使网络短暂中断，本地数据仍可保障追溯完整性。

④ 混线防错联动 MES 工艺下发

读取滑橇标签中车型代码→PLC 向 MES 请求对应该 VIN 的 BOM 与工艺参数→机器人/拧紧枪/加注机自动切换程序→若车型与应装零件不符，RFID 读出的零件批次不匹配则工位互锁报警，从根源杜绝错装漏装。

✅ 典型追溯应用点：焊装焊点参数记录· 涂装膜厚/烤温与车身颜色配方关联 · 总装关键力矩100%存档 · 检测线终检结果绑定 · 返修区车辆历史数据调阅

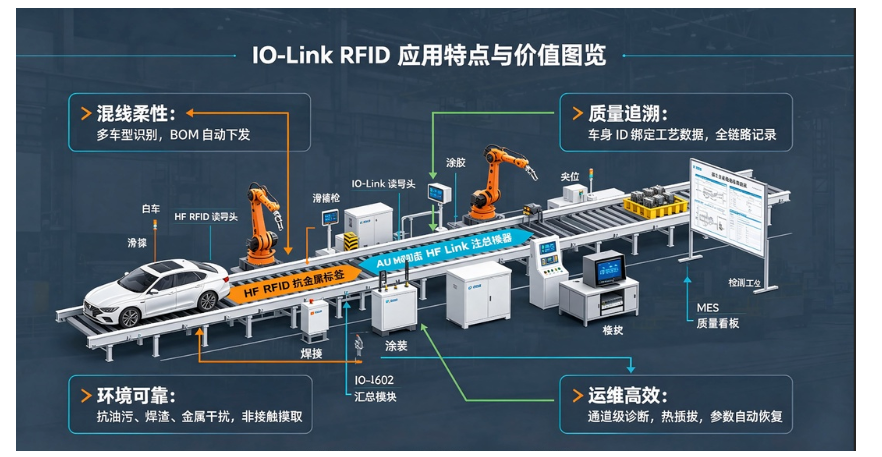

三、汽车制造领域的应用特点与价值

汽车产线痛点	IO-Link RFID 解决方案特点
多车型混线易装错件	滑橇标签写入 VIN→各工位自动读取→MES 下发对应 BOM 与工艺→不符互锁报警防错
条码受焊渣/油污/遮挡失效	HF RFID 非接触免对准，穿透护罩，抗金属标签嵌入滑橇随车全程跟踪
长产线多工位网络节点紧张	多台 AU-RFID-HF 经 AU-M602 汇总仅占 PLC 一个总线节点，减少 IP 占用
强振/高湿/焊渣飞溅环境	AU-M602 IP67 金属壳体（-20~+80℃宽温、抗铁屑），AU-RFID-HF IP67/IP68、20G 抗振
故障停机排查难	通道级诊断+热插拔+Device Replacement，更换读写头参数自动恢复，不停机维护
新老线改造兼容不同品牌 PLC	AU-M602 支持 Profinet / EtherNet/IP / EtherCAT / CC-Link IE FB / Modbus-TCP
